PM "Błyskawica" po raz kolejny

rynio_di

Mam coś tam coś tam. Grubsze sprężyny zwijam na tokarce , zakładam kopytko wolne obroty i jazda . Sprężynki cienkie zwijam na ręcznej zwijarce. Jednak wszystko to drogą prób i błędów bo ze wzoru nie zawsze sprężyna ma odpowiedni wymiar. Ja od średnicy wewnętrznej odejmuję 20 % a nawet 30 % ( w zależności od drutu ) średnicę kopytka / wałka . Podpatrywałem kiedyś człeka który zwijał sprężyny i twierdził że ;
,, podczas zwijania sprężyny drut powinien być jeszcze skręcany tylko nie pamiętam w którą stronę dla sprężyny ściskającej a w którą do rozciągającej.
Drut sprężynujący 1,2 bywa w sklepach modelarskich odcinki 100 cm.
Chwilowo jestem mocno zapracowany ( wziąłem remont mieszkania).

piogra66

Widzę że Szanowny Pan na raty,a można było od razu(przy toczeniu) to by się i jakaś sprężyna znalazła i dało bysie stopkę do odlewni .Hmmmm w sumie to Pana model Smile

.

max.p

Hm, szczerze to o sprężynie i stopce zacząłem myśleć dopiero jak już miałem zrobiony zamek Very Happy

( co w sumie świadczy o tym że nie przemyślałem wszystkiego przed przystąpieniem do prac ). Eh znowu wychodzą na jaw moje wady Surprised

Prowizoryczną sprężynę zrobiłem- rozkręciłem inną i nawinąłem na rurce nową. Choć jest dość "koślawa" to o dziwo działa Smile

Ale w przyszłości mam zamiar wymienić ją na lepszą. Co do jej średnicy to minimalna wewnętrzna to 21 a max zewnętrzna to 25.

max.p

Witam Mościpanów , trochę czasu minęło od ostatnich postępów z błyskawicą,
na razie stopki kolby jeszcze nie ma - zdecydowałem że postaram się ją "wyrzeźbić" z bryłki alu , lecz jak na ten moment są to długoterminowe plany.
Postanowiłem zająć się oksydowaniem , z grubsza wiem o co chodzi, ale zastanawiam się jaki skład kąpieli wybrać, wiem że jest kilka wariantów. I tu pytanie do was Szlachetni Panowie, jaka mieszanka była by najlepsza właśnie do błyskawicy ? Są znaczące różnice w odcieniach oksydy przy różnych składach kąpieli ?

max.p

Witam Waszmościów, powracam z skończoną repliką Very Happy

http://www.jedendojednego.fora.pl/images/galleries/21269524935b39487ee88a4-480766-wm.jpg
Czasu brakło toć i nie pochwaliłem się wcześniej efektami. Oksydy błyskawiczka Smile

dorobiła się dość dawno, bo dwa lata temu w wakacje. Do czernienia użyłem Azotanu sodu NaNO3, Wodorotlenku sodu NaOH i wody w proporcjach: 600g : 400g : 500g
Oto kilka zdjęć: http://www.jedendojednego.fora.pl/images/galleries/8975055935b393153f16bc-474835-wm.jpg
http://www.jedendojednego.fora.pl/images/galleries/15462392985b3934a505003-475685-wm.jpg
http://www.jedendojednego.fora.pl/images/galleries/370696045b393b0d94692-477325-wm.jpg
Co ciekawe nie wszystkie elementy złapały oksydę za pierwszym razem . I tu jest mała przestroga dla Waśćpanów; mając na względzie późniejsze oksydowanie, warto wybrać materiały o sprawdzonym składzie ( najlepiej zbliżonym ), łatwe w oksydowaniu Wink

Ja tego nie zrobiłem i np. rurka cienkościenna która posłużyła za lufę była wyjątkowo oporna na oksydę. (na szczęście mój upór był większy Twisted Evil

). Zauważyłem też, że miejsca spawów po oksydowaniu mogą różnić się odcieniem od reszty materiału .
Oto porównanie efektu mojej oksydy z oryginalnymi gratami militarnymi i stanowisko pracy :
http://www.jedendojednego.fora.pl/images/galleries/11615198045b39329713da8-475159-wm.jpg
http://www.jedendojednego.fora.pl/images/galleries/1817471855b393082ce3f0-474626-wm.jpg
http://www.jedendojednego.fora.pl/images/galleries/6329260925b3930b8879f3-474680-wm.jpg

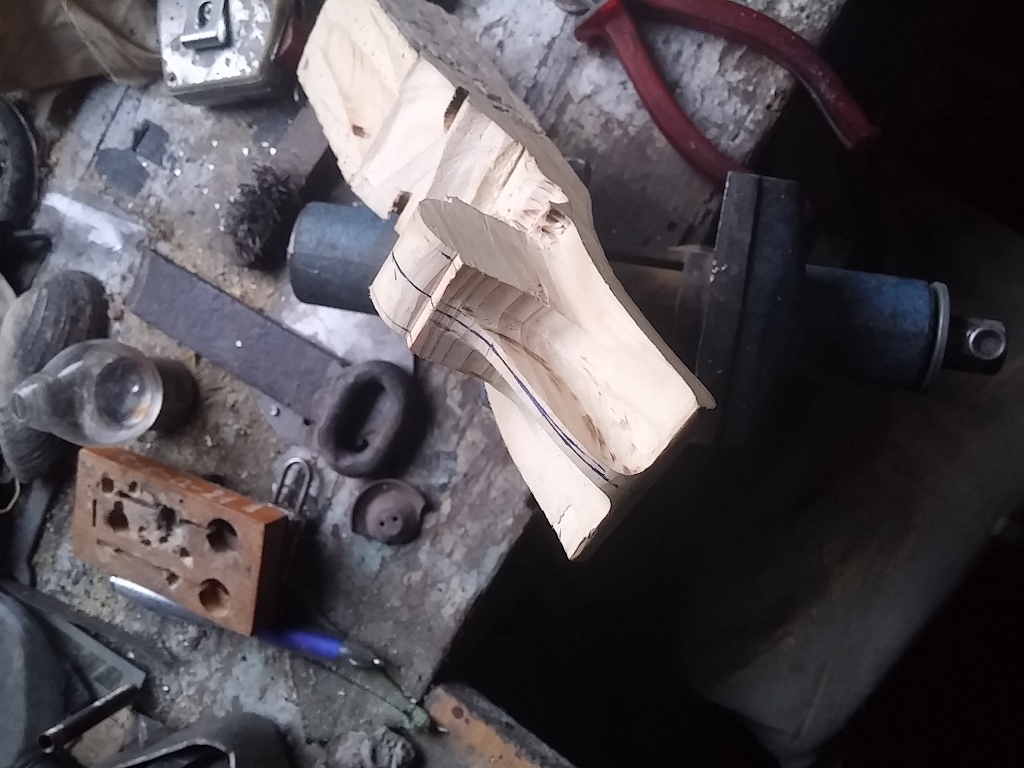

Co do stopki kolby, zdecydowałem się jednak na odlew. I tu historia jest krótka; zrobiłem model :
http://www.jedendojednego.fora.pl/images/galleries/19917753955b393d580c6b7-477912-wm.jpg
http://www.jedendojednego.fora.pl/images/galleries/6568933075b393d66cc7c1-477926-wm.jpg
poszedłem do odlewni i otrzymałem to :
http://www.jedendojednego.fora.pl/images/galleries/6149601495b393de954f60-478057-wm.jpg (po prawej jest model Very Happy

)
a potem już tylko pilniczki i wsio Very Happy

Teraz zastanawiam się czy styrać ją trochę, by wyglądała jak w pierwotnym założeniu ( strychowiec ) , czy może pozostawić chwilowo taką jaka jest Confused

Mościpanom pozostawiam ocenę efektów mojej pracy, a jeśli ktoś jest chętny by zobaczyć trochę więcej zdjęć to zapraszam do galerii Wink

:
http://www.jedendojednego.fora.pl/viewimage.php?i=891
Pozdrawiam
max.p

Grześ

Świetna robota Very Happy

A i oksyda wyszła zacnie...Myśli Szanowny Pan o następnej replice?

rynio_di

Kawał dobrej roboty . Godny pochwalenia .
Spawy nie chcą się ładnie oksydować bo drut z migomatu zwiera miedź . Podczas spawania nie wypali się w całości i zostaje w spawie . Warto przed spawaniem taki drut przeciągnąć papierem ściernym ( do białego ) wtedy jest lepiej ale kto by pół rolki drutu czyścił z miedzi . Ja pod Tiga także czyszczę z powłoki. No i kociołek dla długich elementów Very Happy

Mr-Bad

Naprawdę fachowa robota. Serce się raduje, jak się patrzy na taką replikę.

max.p

Hm o następnej replice myślę, ale czasu trochę mało Sad

poza tym oprócz replik jeszcze inne dłubanki są przeze mnie wykonywane, także kiedy to nie wiem Confused

Lista pomysłów w ogólnej twórczości się wydłuża, a jak Waśćpany na pewno sami( z własnego doświadczenia ) wiedzą na wszystko trzać mieć czas Smile

Kiedyś nieśmiało myślałem o kbsp wz.38M Maroszka, ale to ambitny plan, schematy zorganizować i potem "rzeźbić". Apropo tego modelu ciekawą rzecz znalazłem w internetach Cool

może się panom link przyda
[link widoczny dla zalogowanych]
I to strzelający Laughing

Planowałem kiedyś wz. 29 przerobiony z mausera boyi( w tym celu dość dawno kupiłem bączki, muszkę i szczerbinkę od oryginału ) a także mp40 sklecony z odpustowego plastiku Very Happy

Co do spawów, to u mnie było odwrotnie Very Happy

Ale ja mam tylko możliwość spawania elektrodą otuloną, a tam raczej miedzi nie ma.

Panowie dzięki za wszelakie pomoce i dobre słowo Wink

Mr-Bad

Na stronie Pana Tobysa, w zakładce "Prasa o nas", fajne linki z PDF'ami...
[link widoczny dla zalogowanych]

max.p

Ano , i zdjęcia w nich ciekawe, przydać się mogą przy dłubaniu Very Happy
