Winchester 1887/1901 by nocaster

nocaster

Uwaga, będzie dużo zdjęć, oraz lekcja poglądowa dla zainteresowanych tematem Winchestera Wink

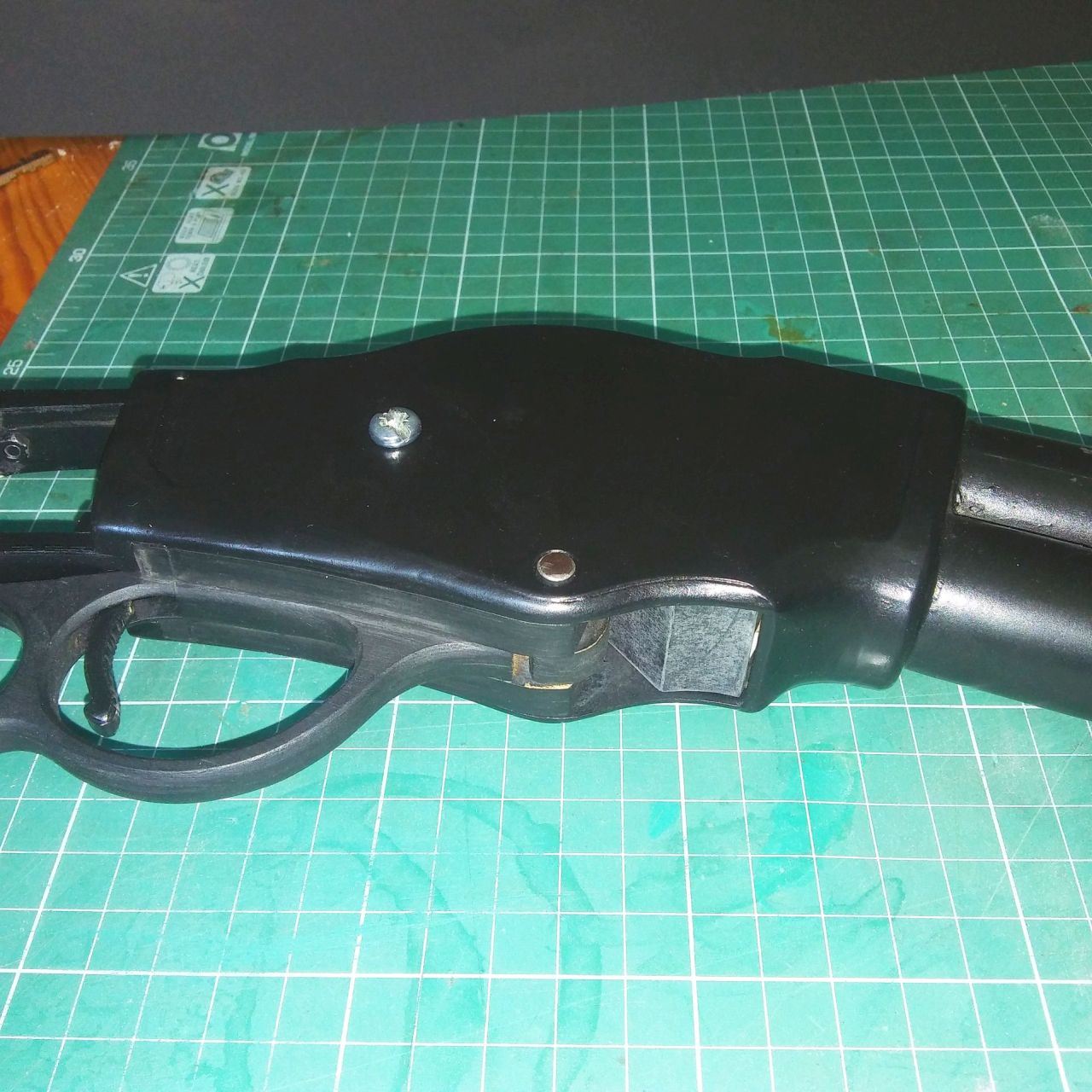

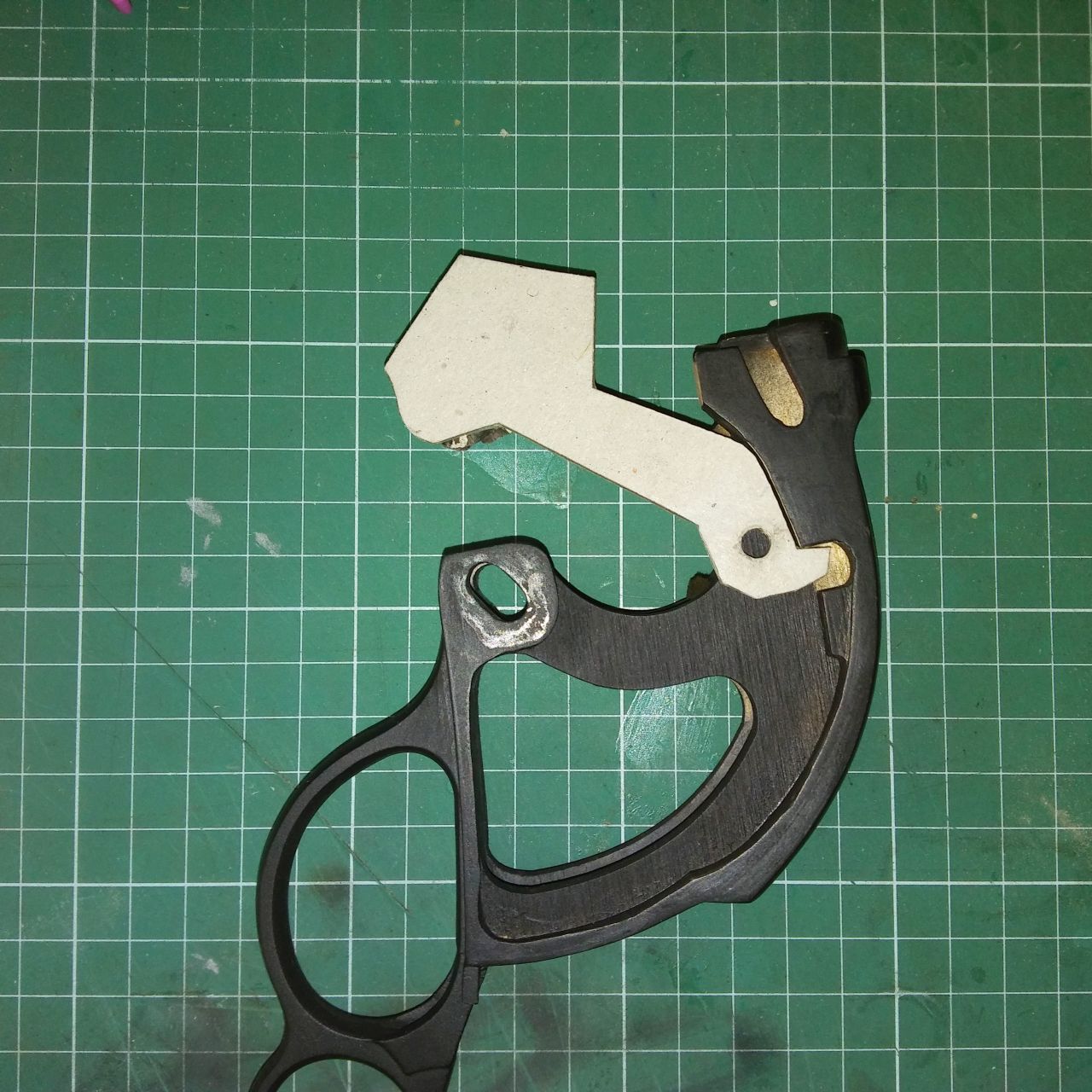

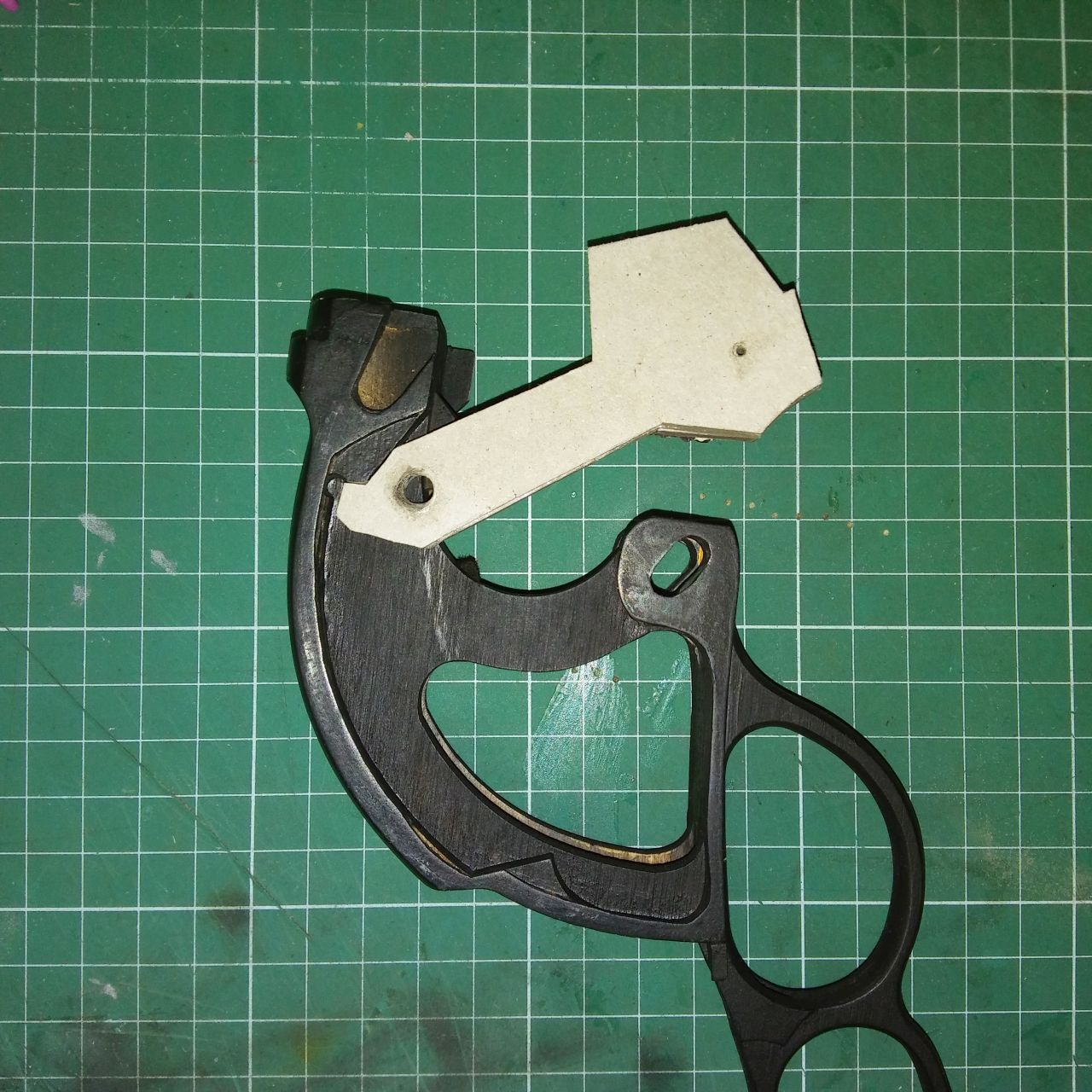

Rozpocząłem parę dni temu wycinanie elementów podajnika, rysunki miałem od dawna. Informacji co do ich wyglądu dostarczyły zdjęcia, które wkleiłem w pierwszym poście tego tematu. Wyglądem podajnika nie zrażajcie się Szlachetni, nie był jeszcze dopieszczany w żaden sposób.

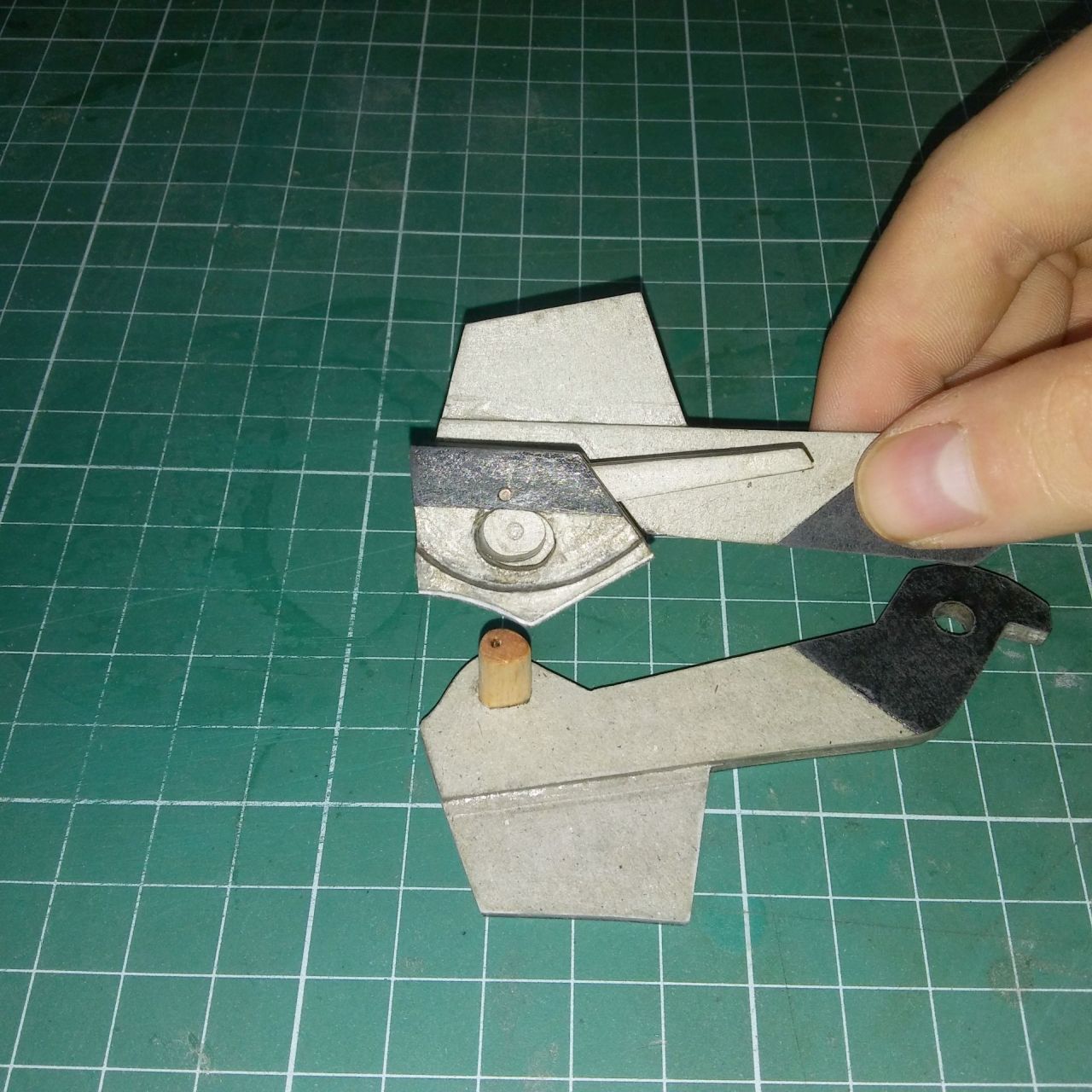

Jak widać dwie połówki podajnika nie są symetryczne, otwory w komorze zamkowej również nie są w osi.

Pomiędzy połówkami znajduje się jeszcze ta mała dźwigienka z eliptycznym otworem, ma ona być pływająca.

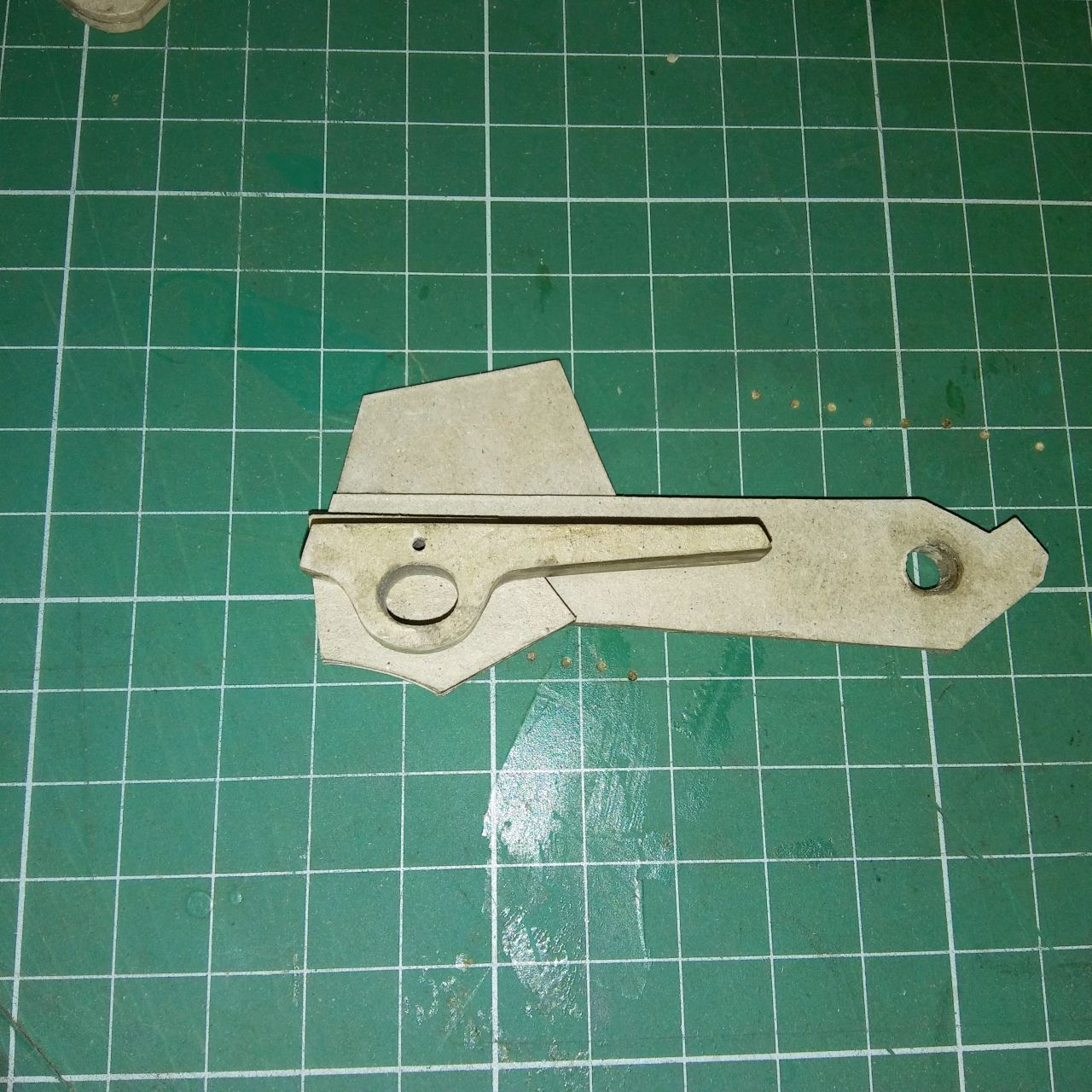

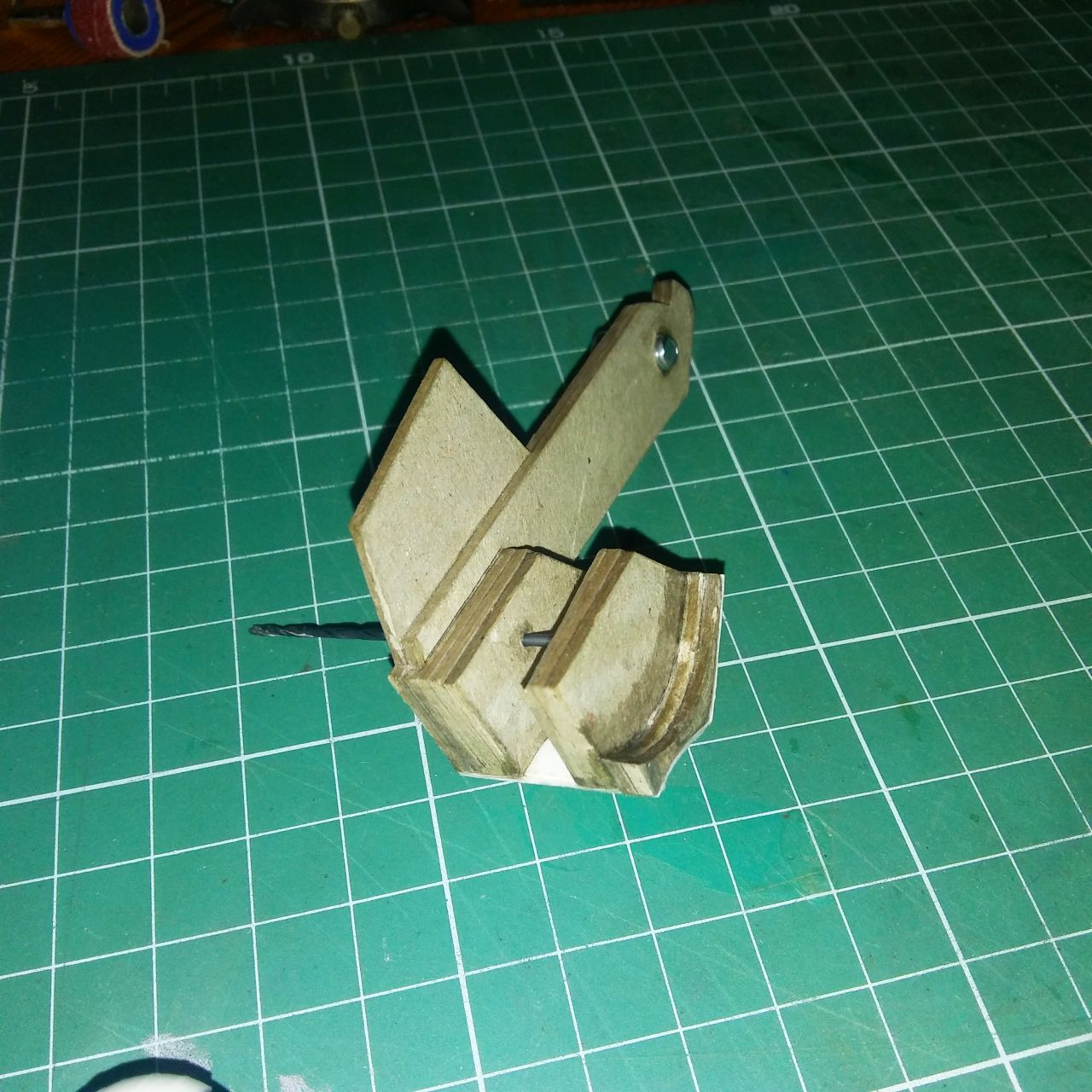

Tu mała symulacja na sucho jak to ma działać, w komorze nie da się tego tak pokazać.

Jak widać obie połówki nie są jeszcze zgrane pod względem wysokości, na którą się podnoszą. Kwestią jest odpowiednie dopiłowanie wszystkich zaczepów, tak żeby podnosiło się to równo, i nie wychodziło poza obrys komory zamkowej w pozycji maksymalnie otwartej.

Mr-Bad

I kto tu nie jest szczególarzem... Smile

Ten Winchester 1887 jest zaraźliwy.... Smile

nocaster

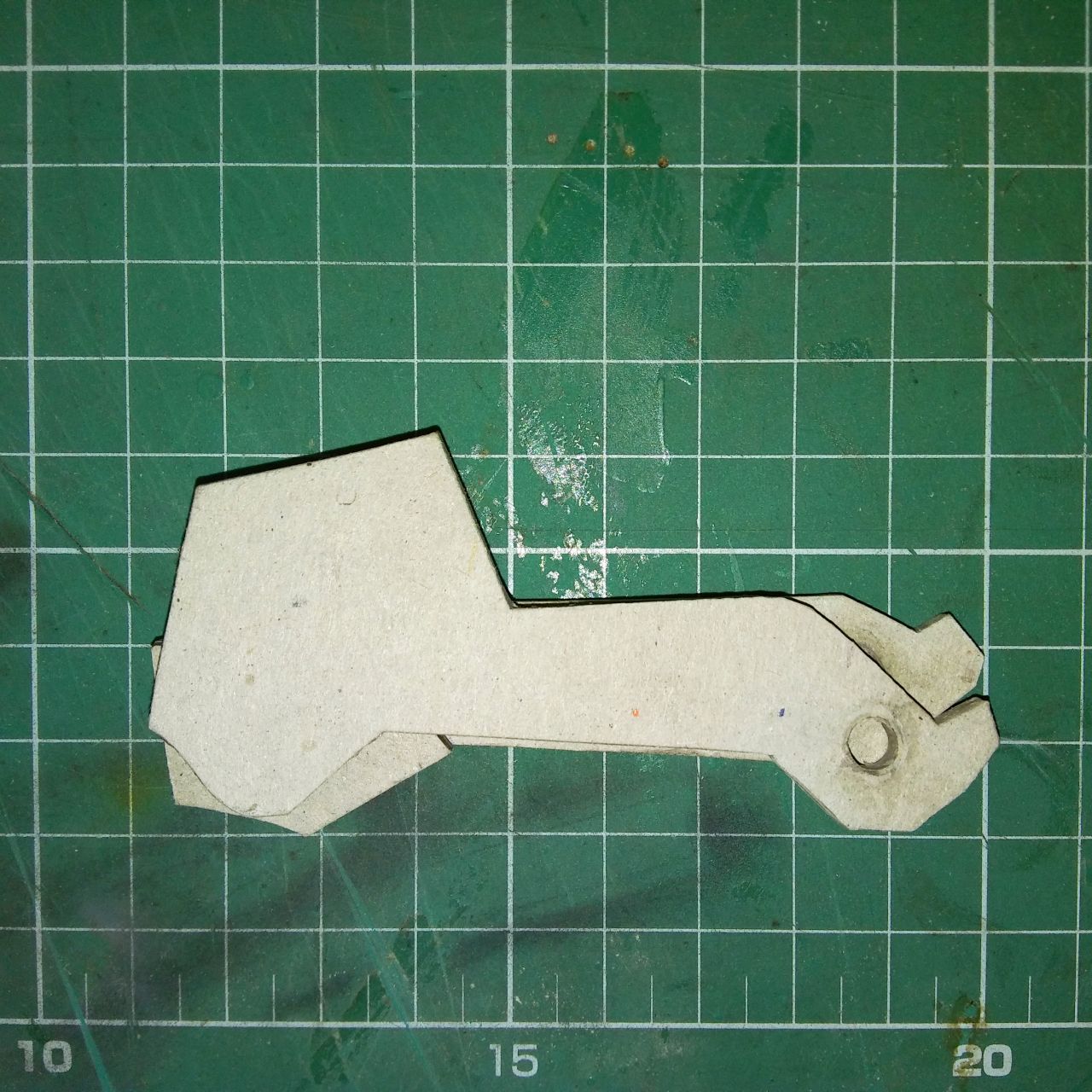

Cały dzień dziś przy biurku i dłubię przy podajniku. Jestem już bardziej zadowolony, wczorajsza rozpacz była nieco na wyrost Wink

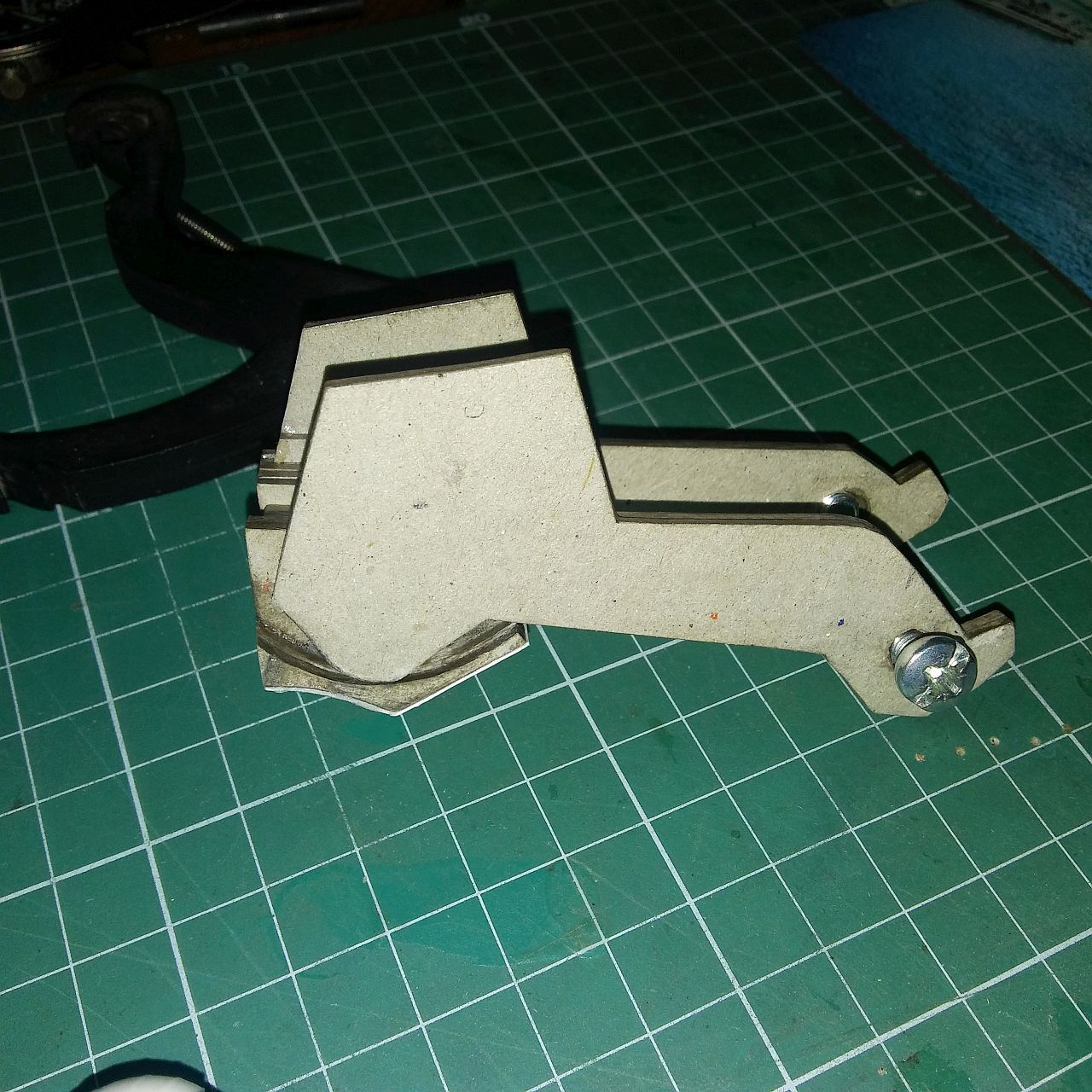

Kształt już prawie skończony, należy jeszcze dorobić kilka szczegółów które połączą ze sobą obie połówki.

Szlachetny Mr. Bad, jeśli reflektuje Pan na skończony rysunek cdr wszystkich części, proszę dać znać.

maciek123

Hmm... W ja zawsze mam problem z powieleniem danego kształtu przy klejeniu warstwowo. Mimo że naklejamy wydruk na każdą "warstwę" i wycinam to zazwyczaj wychodzą różne ;/

Grześ

Panie Maćku, nie tylko Pan tak ma, ja również Smile

Jak Pan się przyjrzy klejeniu Pana Nocastera, to widać, że i w jego replice nie jest idealnie.Ale od czego jest super glue i pilnik, ew.papier ścierny.No i druga sprawa - widać, że poszczególne elementy klejone są z grubej tektury, na moje oko jakieś 1,5 - 2 mm, a to daje mniejszą ilość elementów do sklejenia, co skutkuje większą dokładnością.Tylko z wycinaniem trudniej Sad

nocaster

Panowie, oczywiście że i mnie nie wychodzi identycznie, choć oczywiście bardzo się staram Wink

Ale fizycznie się nie da powtórzyć idealnie danego kształtu, trzeba potem wyrównywać sklejony element.

Idealny efekt dałoby tylko sklejenie sobie wcześniej bloku z tektury czy sklejki i wycinanie go wyrzynarką stołową z cienkim brzeszczotem, która to bardzo mi się marzy ...

Mr-Bad

"Szlachetny Mr. Bad, jeśli reflektuje Pan na skończony rysunek cdr wszystkich części, proszę dać znać"
No jasne! Najlepiej jak Pan zapisze do Corela w wersji 9 Smile

Myślę, że nie tylko ja bym reflektował na taki podarunek...
Równe wycinanie części... Lepiej nie mówić...
Ostatnio na wiertarce toczę wzorce łebków śrub do czołgu...
Wszystkie wychodzą mimośrodowo... Mimo że oba walcowate kawałki drewna
na stalowej ośce...

nocaster

Zanudzę Szlachetnych Panów na amen tym podajnikiem nabojów w Winchesterze, ale cały czas trwają przy nim wytężone, choć powolne prace.

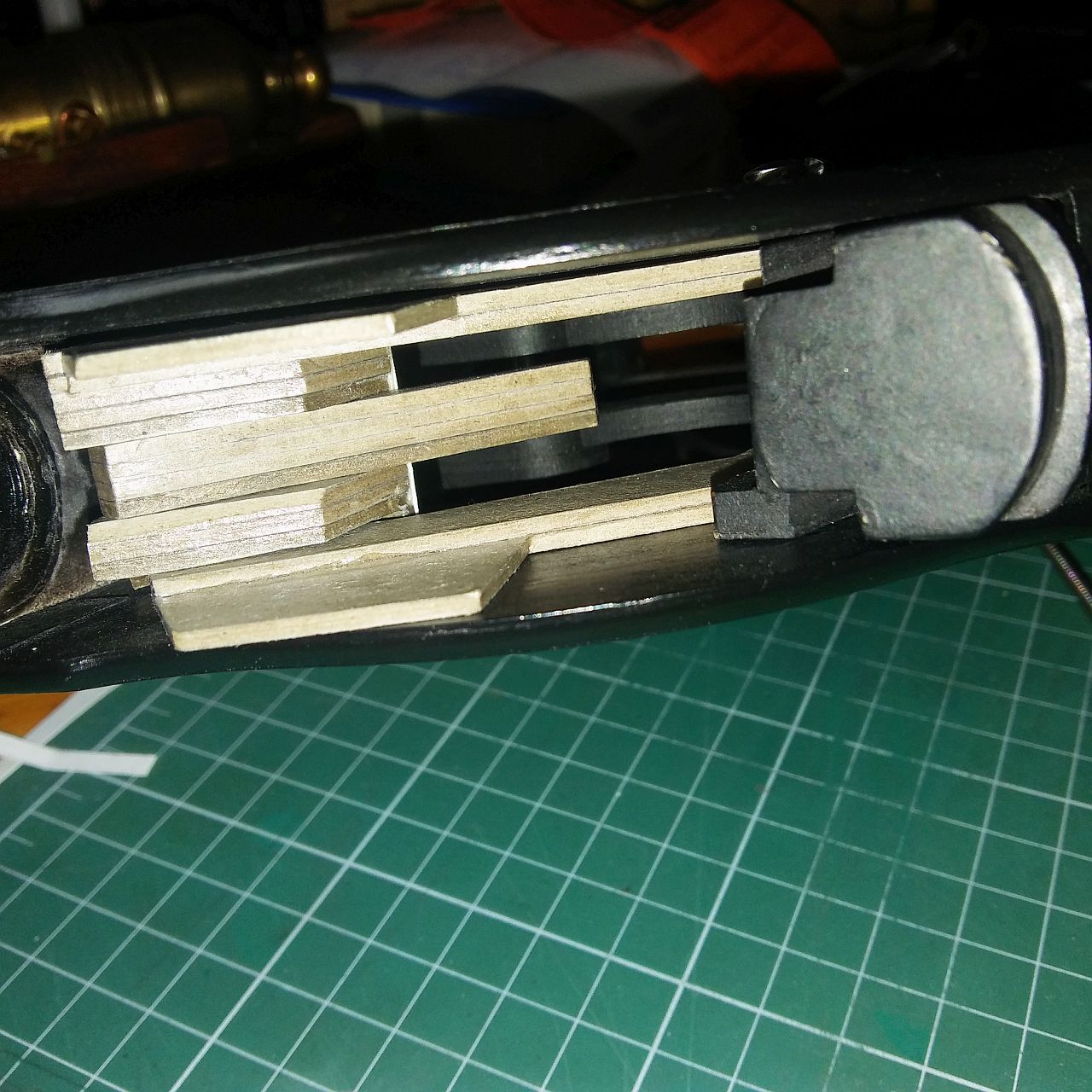

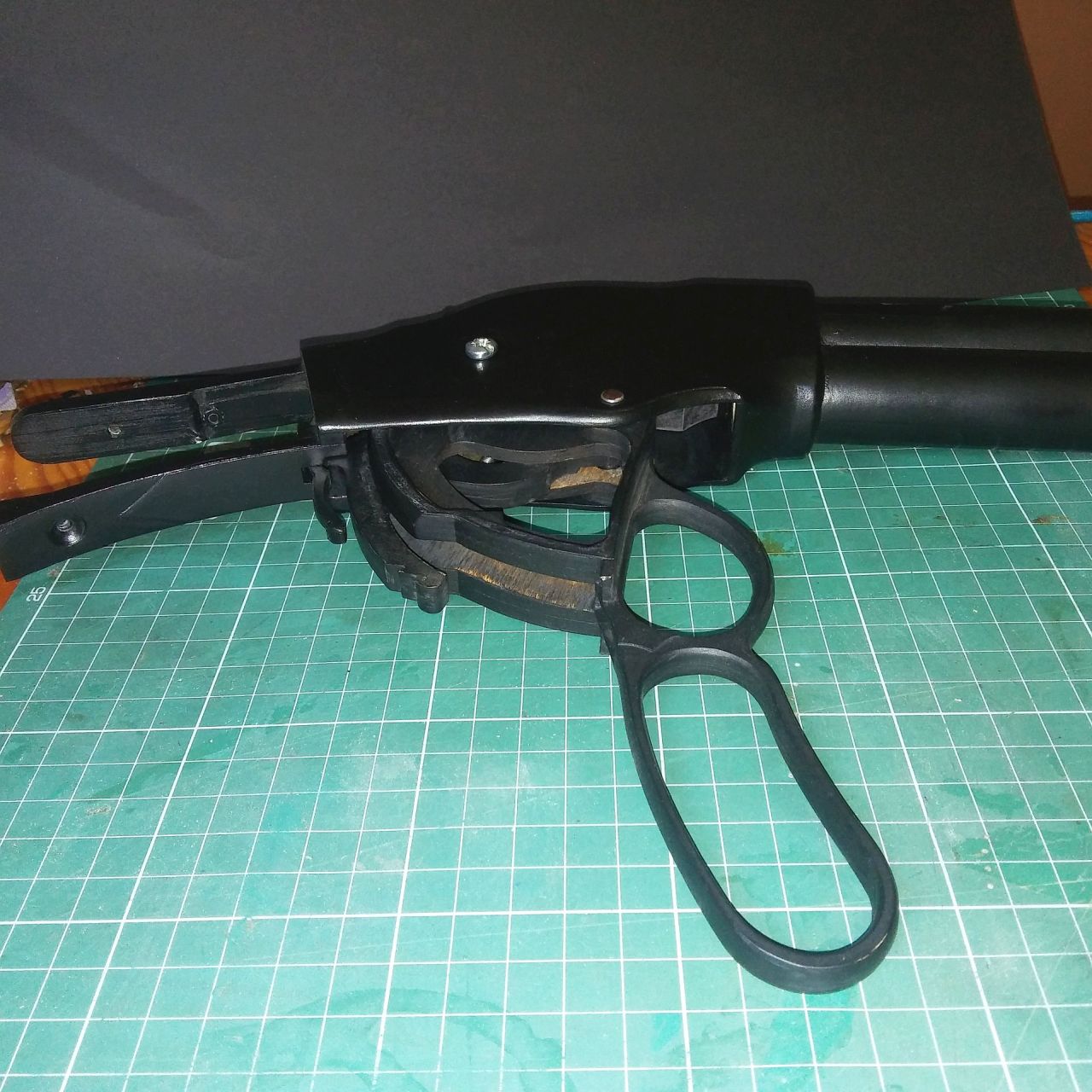

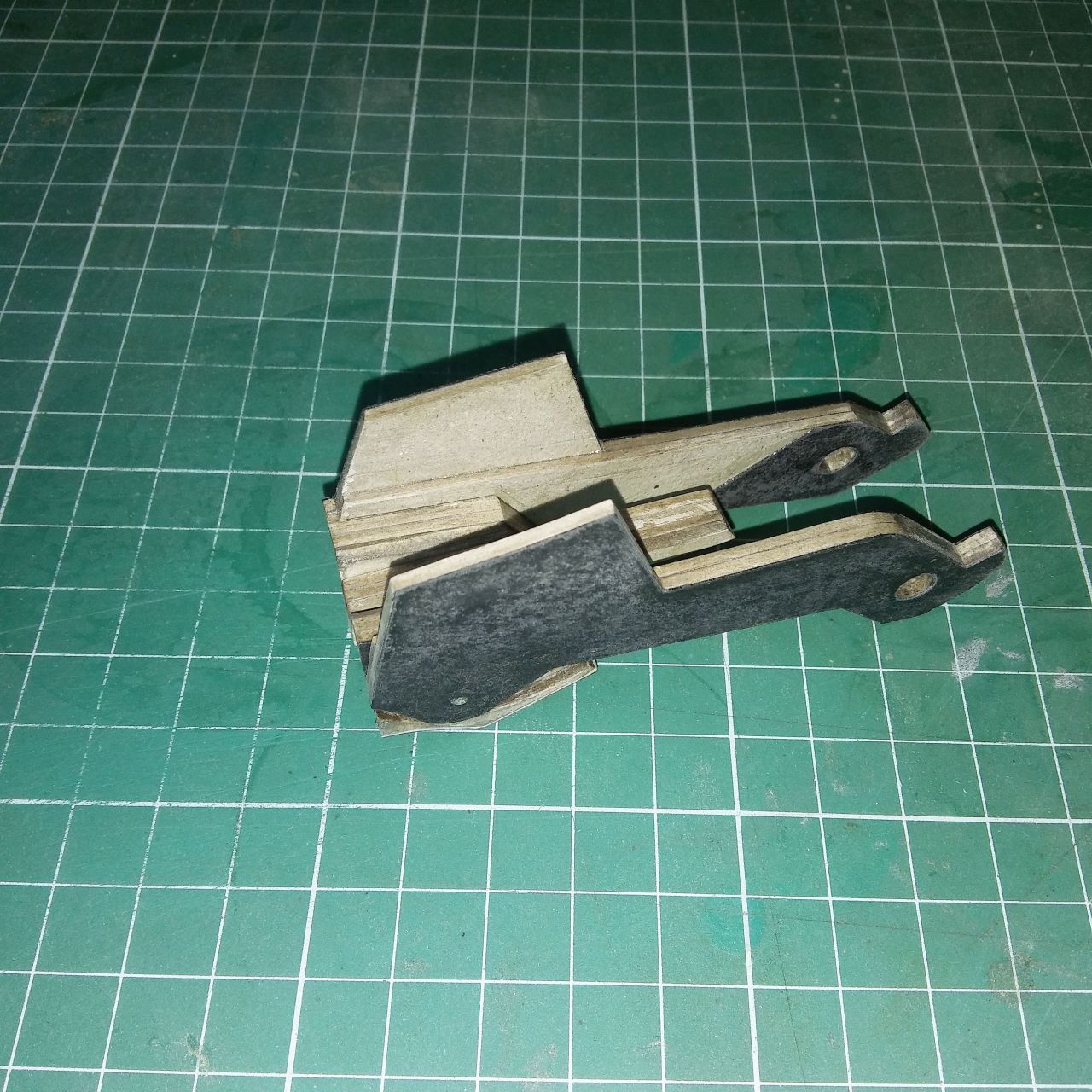

Podajnik jest już w zasadzie gotowy, pracuje jak należy, ma wszystkie otwory a obie połówki zazębiają się, by przy wzajemnym ruchu unosił się ten środkowy ząbek.

Wszystkie powierzchnie, które przy ruchu ocierają o siebie oklejam czarnym brystolem, żeby tych powierzchni nie malować.

maciek123

Mnie akurat ten podajnik nie nudzi... lubię takie "babranie" się w szczegółowych mechanizmach Very Happy

A pomysł z brystolem dobry... szkoda że wcześniej w Mosinie o nim nie pomyślałem... Rolling Eyes

Mr-Bad

Kupiłem sobie kiedyś taki czarny blok techniczny, jak robiłem okulary Blues Brothers ... Smile

Grześ

Jaką tekturę Pan stosuje?

nocaster

To było wszystko cięte z tektury 1.5 mm, nie za gruba do detali i da się wygodnie ciąć

Mr-Bad

2 albo 3 mm... to jest hardkor...

nocaster

Też można ciąć, ale z tak grubej to już ciąłem tylko duże elementy o prostych kształtach.

vov4ik_zver

Господа, остались какие либо материалы по этой модели?
С благодарностью приму все что есть для дальнейшей разработки и адаптации под лазерную резку.
